El diseño de escapes Harley empieza en el pulso del V-Twin y termina en su respuesta y sonido.
Black Duck Tech diseña cada sistema para la plataforma que lo va a llevar.
La válvula de escape de un V-Twin acaba de abrirse. En apenas unas milésimas de segundo, los gases salen del cilindro convertidos en un pulso de alta presión y temperatura que tendrá que atravesar colectores, curvas, cambios de sección y el encuentro con el otro cilindro antes de llegar al silenciador.
Cuando finalmente lo escuchamos, todo ese recorrido ya ha ocurrido. El diámetro de los tubos ha condicionado el movimiento de los gases, su longitud ha intervenido en el comportamiento de las ondas de presión, la geometría ha determinado cómo atraviesan el sistema y el silenciador ha terminado de transformar esa energía en sonido.
Por eso un escape no empieza en la salida ni se diseña buscando simplemente más ruido. En Black Duck el trabajo empieza mucho antes, decidiendo qué queremos que ocurra con cada pulso desde que abandona el motor hasta que finalmente lo escucha el rider. Vamos a seguir ese pulso.
El punto de partida está dentro del motor
Antes de dibujar un Fighter para una Touring tenemos que entender cómo trabaja esa moto. Tenemos una Harley potente, mucho par disponible, posibilidad de pasajero y equipaje y un motor que pasa buena parte de su utilización real trabajando en bajos y medios.
Eso condiciona el escape desde el principio. Podríamos diseñar buscando únicamente el máximo caudal posible a altas revoluciones, pero si para conseguirlo perdiéramos calidad de respuesta precisamente en la zona donde el rider abre gas para recuperar, adelantar o mover la moto cargada, habríamos desplazado el rendimiento hacia un lugar mucho menos útil.
Una Sportster plantea otro problema y una Softail otro diferente. Por eso Fighter, Bombardier y Raidrunner no son tres diseños exteriores alrededor de una misma solución interna. Cada plataforma obliga a decidir qué necesitamos del escape antes de empezar a fabricarlo.
Diámetro y longitud del escape, cómo controlamos el pulso
Una de las ideas más extendidas alrededor de los escapes es que cuanto mayor sea el diámetro, mejor respirará el motor. La realidad es más compleja, porque aumentar la sección permite gestionar un mayor caudal de gases, pero también modifica las condiciones bajo las que ese flujo atraviesa el colector.
Si sobredimensionamos el sistema podemos disponer de mucha capacidad cuando el motor mueve grandes cantidades de gas, pero comprometer el comportamiento que buscábamos cuando el caudal es menor. En una Harley de calle esto importa especialmente porque el motor no vive permanentemente cerca de su régimen máximo.
Por eso en Fighter y Fighter PRO trabajamos con diámetros y espesores calculados, no con el tubo más grande que físicamente podamos instalar. El diámetro interviene en la dinámica de los gases, mientras el espesor debe responder a otras exigencias como temperatura, resistencia, vibraciones y peso.
Pero el diámetro es solamente una parte del problema. Cada combustión genera un pulso y ese pulso produce ondas de presión que recorren el escape. Cuando encuentran determinados cambios de geometría, parte de esa energía puede reflejarse y viajar en sentido contrario. La longitud del recorrido influye en el momento en que esas ondas regresan, y eso importa porque el intervalo entre los acontecimientos dentro del motor cambia con las revoluciones.
No existe, por tanto, una longitud perfecta para todo el régimen de revoluciones. Hay que decidir qué zona de funcionamiento queremos favorecer y encontrar un equilibrio entre diámetro, longitud y comportamiento real del motor. Ahí empieza a construirse la respuesta del escape mucho antes de que los gases lleguen al silenciador.

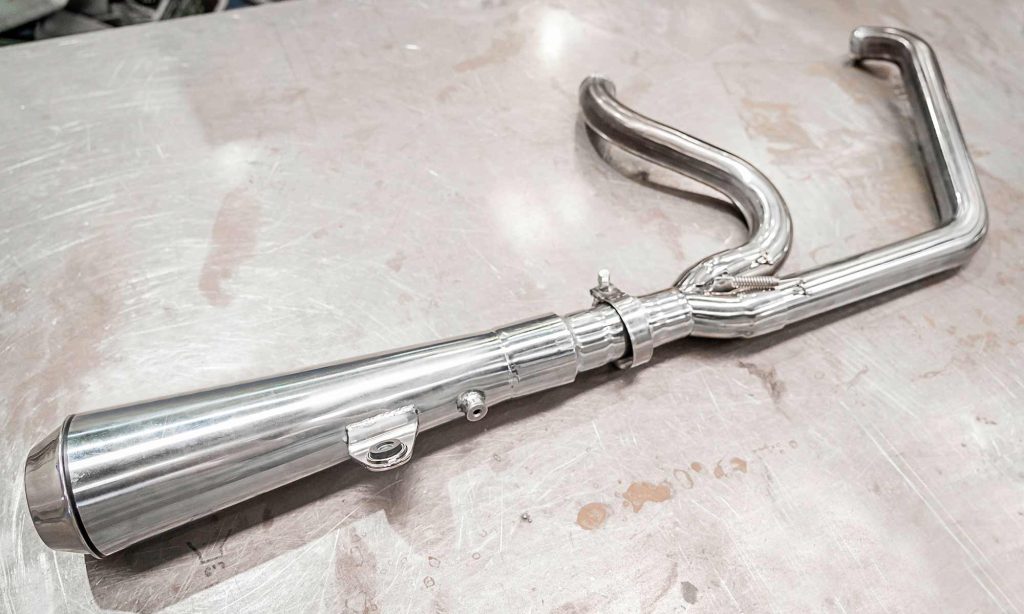

El merge de un escape 2 en 1, donde dos cilindros empiezan a trabajar juntos
En Fighter y Fighter PRO utilizamos una arquitectura completa 2 en 1 y eso nos permite intervenir en uno de los puntos más interesantes del recorrido. Los colectores procedentes de ambos cilindros terminan convergiendo para continuar hacia una única salida.
El merge no es simplemente el lugar donde soldamos dos tubos a uno. Su posición, el ángulo con el que llegan ambos colectores, sus secciones y el diámetro posterior a la unión condicionan cómo interactúan los pulsos.
Cuando la geometría está correctamente planteada podemos aprovechar las diferencias de presión generadas por un evento para favorecer la evacuación del siguiente. Es el principio del scavenging o barrido.
Aquí no necesitamos convertir este artículo en otra explicación sobre sistemas 2 en 1 frente a 2 en 2, porque esa arquitectura merece su propio análisis. Si quieres profundizar en esa decisión, puedes ver nuestra guía sobre cómo elegir entre un escape Harley 2 en 1 y escapes 2 en 2. Lo importante para entender cómo diseñamos Fighter es algo mucho más concreto: el merge es una parte activa del funcionamiento del escape.
Dos sistemas pueden utilizar una arquitectura 2 en 1 y comportarse de manera diferente porque el resultado no depende simplemente de tener una única salida, sino de cómo hemos hecho que los dos recorridos lleguen hasta ella.
Más abierto no significa automáticamente mejor
Aquí aparece una contradicción que muchos riders han experimentado. Montamos un escape muy abierto, arrancamos la Harley y la sensación es inmediata. Suena muchísimo más, cada golpe del V-Twin adquiere una enorme presencia y nuestro cerebro interpreta fácilmente que también tenemos mucho más motor.
Pero sonido y rendimiento no son la misma medida. Si modificamos excesivamente una sección podemos alterar la dinámica de los gases y el comportamiento de las ondas. El motor puede ganar en una zona y perder en otra, de manera que eliminar restricciones sin entender qué está ocurriendo dentro del sistema no equivale necesariamente a mejorar el escape.
Por eso durante el desarrollo no preguntamos simplemente cuánto podemos abrirlo. Nos interesa cómo trabaja el sistema dentro del rango donde queremos que responda el motor. Esa es también la razón por la que una preparación más avanzada no se resuelve simplemente aumentando diámetros.
Un escape preparado para Stage 1 y Stage 2
Muchas Harley evolucionan. Hoy la moto puede estar prácticamente de serie, mañana incorporar Stage 1 y más adelante recibir una preparación Stage 2.
Cuando cambia la capacidad del motor para respirar también cambian las condiciones bajo las que trabaja el escape. Por eso nuestros sistemas están concebidos para poder acompañar preparaciones Stage 1 y Stage 2, siempre con la configuración y calibración adecuadas para cada motor.
No necesitamos desarrollar aquí nuevamente qué componentes forman cada Stage porque ese tema tiene su propio espacio en nuestro blog. Para profundizar en ese punto puedes consultar nuestra guía sobre qué es un Stage 1 Harley y qué cambia realmente.
En un sistema completo como Fighter y Fighter PRO controlamos colectores, diámetros, longitudes, merge y salida como partes de un mismo desarrollo. El escape no nace únicamente para modificar el sonido de una Touring completamente de serie, sino con capacidad para formar parte de un proyecto que pueda evolucionar. Cuando el motor empieza a respirar de otra manera, el escape tiene que estar preparado para acompañarlo.
La calibración forma parte de ese conjunto cuando la configuración de la moto cambia. En nuestro artículo sobre reprogramar una Harley después de cambiar el escape desarrollamos específicamente cuándo conviene revisar la electrónica sin trasladar aquí un tema que merece su propio análisis.
Temperatura y espacio cuando la teoría llega a una Harley real
Hasta aquí podríamos estar diseñando alrededor de un motor colocado sobre un banco. En la moto aparecen muchos más condicionantes.
Alrededor de los colectores tenemos chasis, suspensión, estriberas, pierna del rider, pasajero y componentes que no pueden ocupar el mismo espacio. Además, por esos tubos están circulando gases a temperaturas muy elevadas.
La geometría que buscamos para gestionar los pulsos tiene que convivir con la geometría real de la Harley.
En Fighter mantenemos la posición original del reposapiés del pasajero y utilizamos protecciones en zonas estratégicas del colector capaces de reducir la temperatura hasta un 50 % en esos puntos. Al mismo tiempo, los materiales y espesores tienen que soportar continuos ciclos de calentamiento, dilatación, enfriamiento y contracción.
Este es uno de esos aspectos que pueden pasar desapercibidos viendo un escape en una fotografía, pero que adquieren otra importancia después de cientos de kilómetros. Si conseguimos una geometría excelente para los gases pero el rider no puede convivir cómodamente con ella, el diseño todavía no está terminado.
Cómo convertimos el pulso en sonido Black Duck
Nuestro pulso ya ha recorrido los colectores y, en Fighter, ha atravesado el merge. Ahora llega al silenciador y entramos en otra parte fundamental del desarrollo, la acústica.
El V-Twin ya genera su propia firma sonora. Cada combustión produce una combinación de frecuencias y armónicos que el escape recibe y transforma antes de que llegue al exterior.

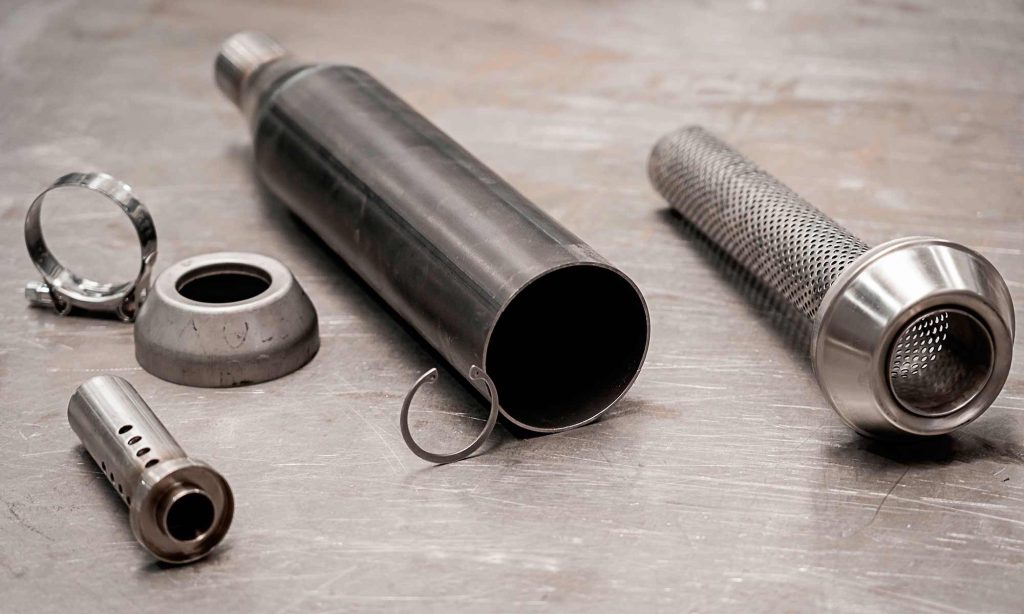

El volumen interno del silenciador, su longitud, los cambios de sección, los materiales, la geometría interior y la salida intervienen en el resultado. Por eso dos escapes pueden producir niveles sonoros similares y tener caracteres completamente diferentes. Uno puede resultar metálico y poco definido mientras otro permite escuchar un grave más lleno y distinguir claramente la pulsación del V-Twin.
Por eso en Black Duck no perseguimos simplemente decibelios. Buscamos un sonido bronco, grave y mecánico, con presencia cuando abrimos gas y capaz de conservar la identidad del motor.
Hay además otro fenómeno que un buen desarrollo acústico debe detectar. Una Harley puede sonar espectacular durante unos segundos acelerando en parado y convertirse en algo muy diferente después de una hora manteniendo las mismas revoluciones. Cuando determinadas frecuencias permanecen presentes puede aparecer ese zumbido sostenido que muchos riders conocen como drone.
En una Touring destinada a recorrer kilómetros es especialmente importante. El sonido tiene que impresionar cuando abrimos gas, pero también tiene que funcionar cuando llevamos mucho tiempo sobre la moto. Conseguir ambas cosas es bastante más difícil que conseguir simplemente volumen.
ROAD y RACE, dos personalidades nacidas del mismo escape
La configuración homologada para carretera obliga a controlar el comportamiento acústico del sistema, pero no queríamos que ese condicionante definiera hasta dónde podía llegar un Black Duck cuando la moto abandona la vía pública. Por eso nuestros sistemas preparados para ello contemplan también una configuración RACE para circuito o recinto privado.
En carretera utilizamos el escape en su configuración homologada correspondiente, con los elementos previstos instalados. Cuando entramos en circuito podemos retirar el dB-killer mediante el sistema extraíble sin perforar, taladrar ni modificar permanentemente el escape. El pulso del V-Twin aparece entonces mucho más presente, el grave adquiere otra dimensión y cuando abrimos gas sale el carácter más agresivo del sistema, profundo, mecánico y brutal. Eso también es Black Duck.
La diferencia importante no está simplemente en que podamos quitar una pieza. La posibilidad de trabajar en ROAD y RACE está contemplada dentro del propio concepto del escape. La primera configuración tiene que convivir con las exigencias de homologación de carretera y la segunda permite liberar el sistema cuando el escenario es el circuito.
No necesitamos repetir aquí cómo funciona técnicamente un dB-killer porque ese tema tiene su propio artículo. Puedes profundizar en qué hace un dB-killer en una Harley y cómo influye en sonido y rendimiento. En este desarrollo lo importante es entender que ROAD y RACE son dos posibilidades previstas sobre la misma ingeniería.
Y cuando la Harley lleva una preparación Stage 1 o Stage 2 correctamente configurada, el escape está preparado para formar parte de esa evolución y mostrar en circuito su personalidad más abierta.
Cómo cambia el diseño del escape según la plataforma Harley
Si existiera una receta universal para diseñar escapes, utilizaríamos la misma solución en todas nuestras Harley. No lo hacemos.
La comparación entre nuestros escapes Fighter, Bombardier y Raidrunner permite ver claramente cómo cambia el desarrollo cuando cambia la plataforma.

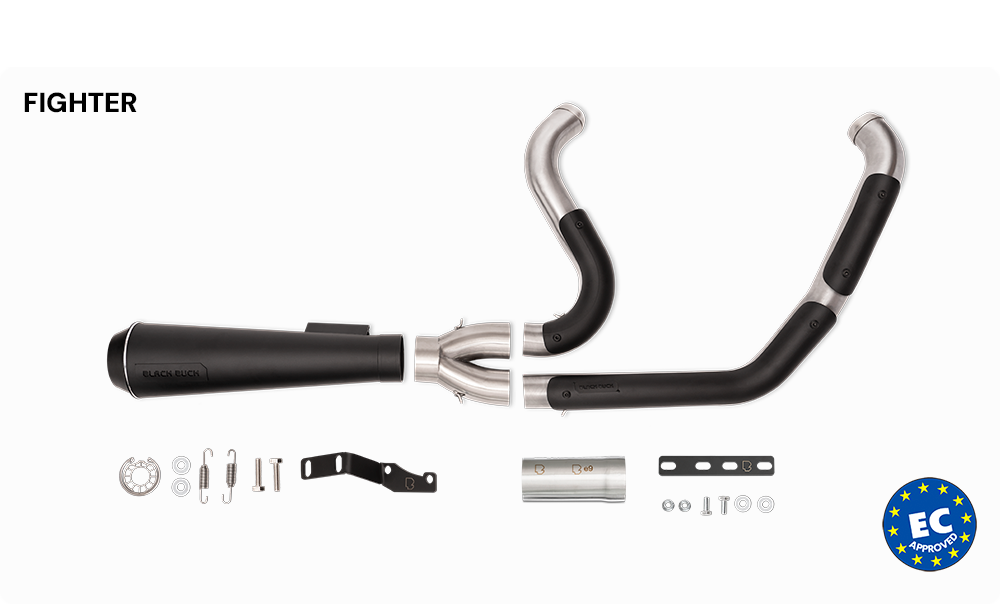

Diseño de escapes Harley Fighter y Fighter PRO
En Touring utilizamos un sistema completo 2 en 1 porque queremos controlar prácticamente todo el recorrido. Podemos trabajar colectores, diámetros, longitudes, merge, gestión térmica y salida como partes de un único sistema.
Esta arquitectura nos da especialmente margen cuando la Harley evoluciona hacia Stage 1 o Stage 2 y permite mantener la doble configuración ROAD y RACE prevista en el desarrollo.
Diseño de escapes Harley Bombardier
En las Softail compatibles seguimos otra estrategia. Mantenemos los colectores originales y trabajamos sobre la parte final mediante silenciosos de 100 mm de diámetro exterior.
Aquí el problema de diseño empieza más adelante. Tenemos que conseguir que volumen interno, geometría, flujo final y acústica trabajen correctamente con una arquitectura que Harley ya ha colocado delante.
Cambiar menos componentes no significa diseñar menos. Significa intervenir donde tiene sentido. La diferencia entre intervenir únicamente sobre los silenciosos o sustituir todo el recorrido del escape la desarrollamos con más detalle en nuestro artículo sobre cambiar el escape Harley completo o solo los silenciosos.
Diseño de escapes Harley Raidrunner

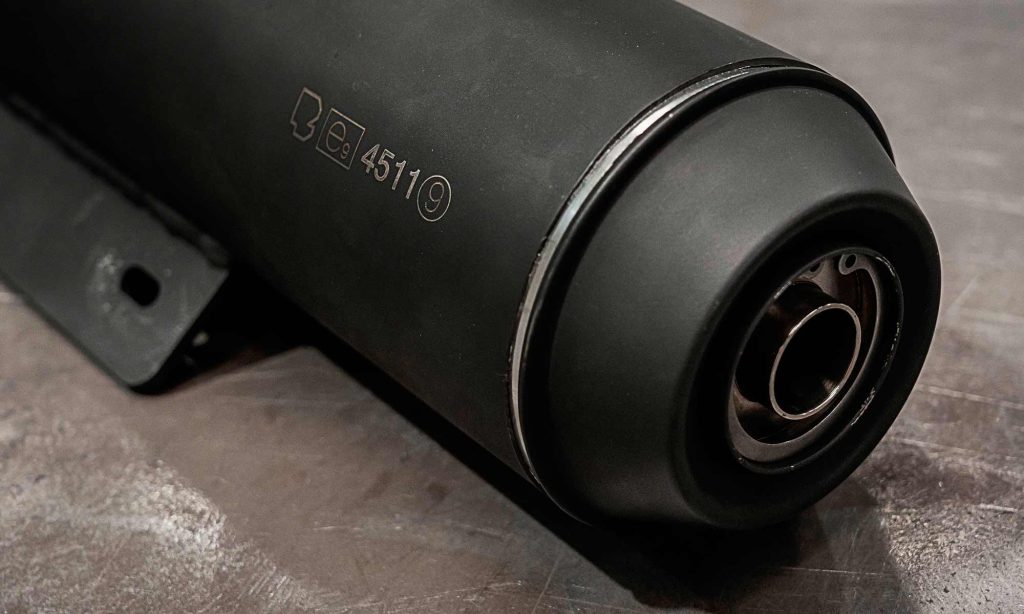

En Sportster XL volvemos a mantener los colectores originales, pero utilizamos silenciosos de 90 mm de diámetro exterior.
La diferencia respecto a Bombardier no significa que 90 mm sean mejores o peores que 100 mm. Significa que estamos trabajando con otra moto, otro espacio disponible, otras proporciones y otro planteamiento.
Raidrunner incorpora además fabricación artesanal mediante soldadura TIG y su desarrollo ha sido probado en dinamómetro buscando eficiencia y par, con especial atención al comportamiento a bajas revoluciones.
Fighter no es un Bombardier adaptado y Raidrunner tampoco es un Bombardier pequeño. Cada plataforma nos obliga a volver a resolver el problema.
| Escapes Black Duck | Plataforma | Arquitectura | Enfoque diseño |
|---|---|---|---|
| Fighter/Fighter PRO | Harley Touring | Sistema completo 2 en 1 | Control del recorrido, merge, térmica y acústica |
| Bombardier | Harley Softail | Colectores OEM + silenciosos Ø100 mm | Integración, flujo final y acústica |
| Raidrunner | Sportster XL | Colectores OEM + silenciosos Ø90 mm | Integración compacta, respuesta y sonido |
De THE LAB al banco de potencia

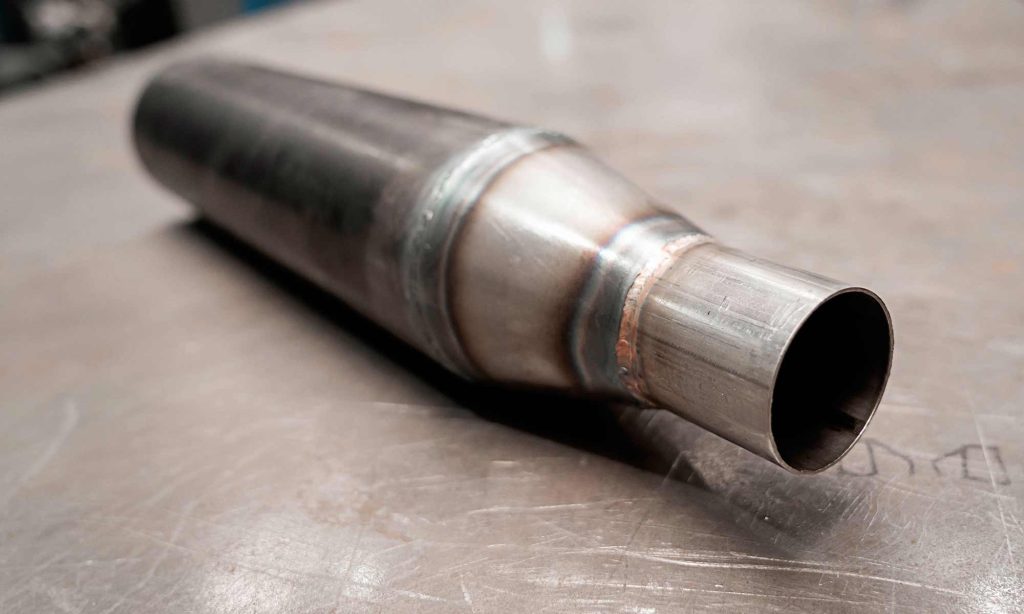

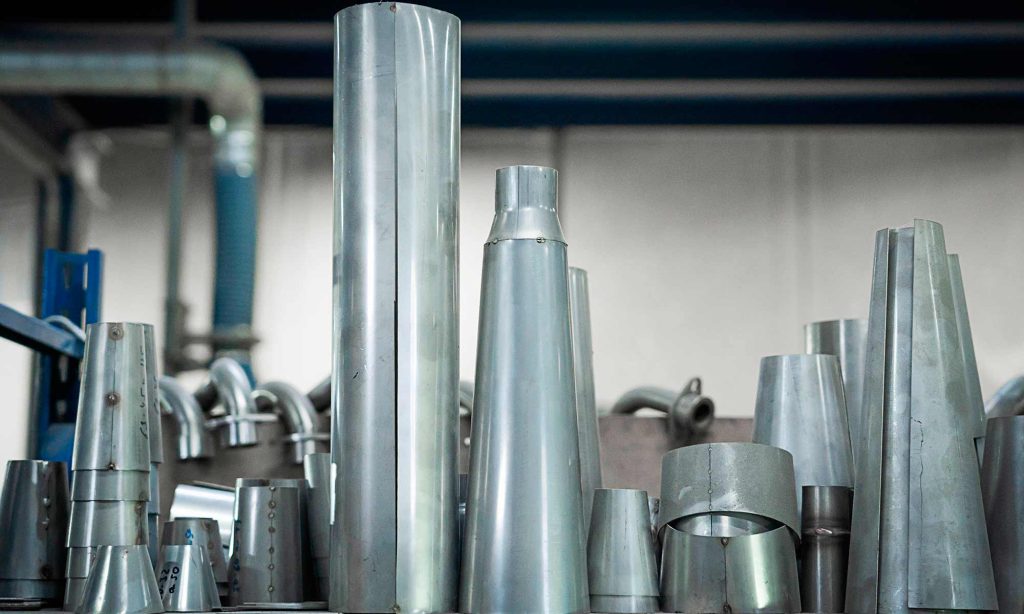

Cuando la geometría está definida tenemos que convertirla en metal y conseguir que aquello que hemos calculado pueda reproducirse con precisión.

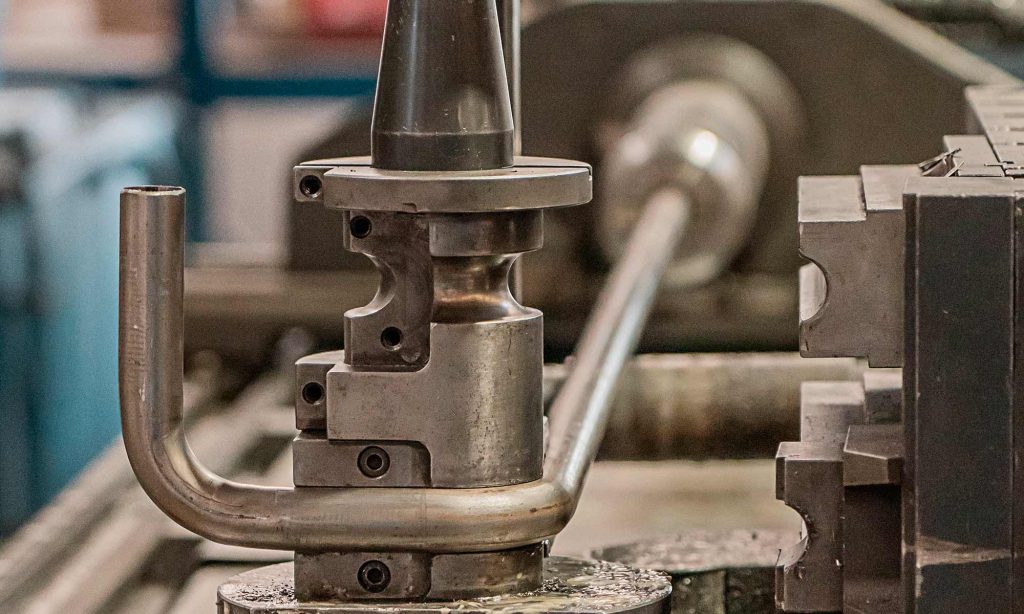

En THE LAB, corte, conformado, alineación, soldadura y acabado forman parte del desarrollo. Una pequeña desviación en una unión puede convertirse en un problema mucho mayor al final del recorrido y, una vez instalado, el escape tendrá que soportar vibraciones, temperatura y miles de ciclos de dilatación y contracción.

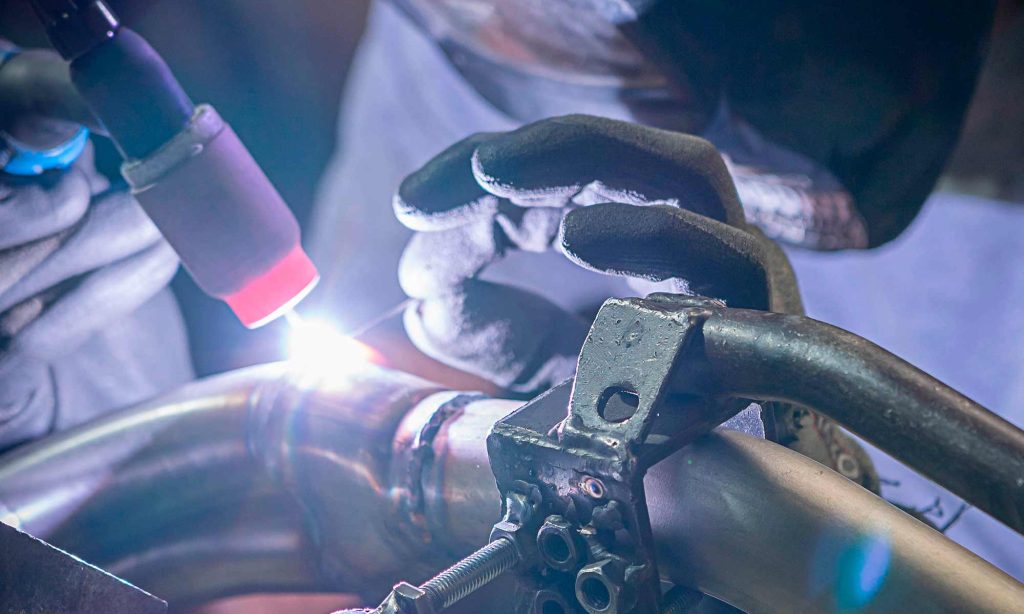

Raidrunner utiliza soldadura TIG artesanal y en Fighter y Bombardier eliminamos los remaches del silenciador. En Fighter esta construcción aumenta además la rigidez estructural y mejora el comportamiento frente a las vibraciones.
La fabricación no llega después de la ingeniería. Es el momento en que tenemos que demostrar que la ingeniería puede convertirse en una pieza real y repetible.
Después llega el prototipo. Lo montamos, llevamos el motor a temperatura y entramos en banco. Aquí el sonido deja de ser suficiente y empezamos a medir qué ha ocurrido realmente.
Una cifra máxima de potencia aislada nos dice mucho menos de lo que parece. Nos interesa observar la curva, comprobar dónde aparece el par, qué sucede en bajos y medios y cómo continúa respirando el motor cuando aumentan las revoluciones.
En una Touring esto es especialmente importante. Si conseguimos ganar arriba pero perdemos precisamente en la zona donde el rider pasa buena parte de su tiempo, tenemos que preguntarnos si realmente hemos mejorado el conjunto.
Si la respuesta no coincide con lo que buscábamos, volvemos atrás, modificamos, probamos y comparamos. El banco no está para demostrarnos que teníamos razón. Está para decirnos cuándo no la tenemos.
La carretera tiene la última palabra
El dinamómetro puede enseñarnos cómo está respondiendo el motor, pero el rider no conduce sobre un banco. Después llega la carretera.
Motor frío y caliente, ciudad, recuperaciones, aceleraciones, retenciones y largos periodos manteniendo velocidad permiten comprobar cosas que una curva de potencia no puede mostrarnos.
Aquí buscamos resonancias acústicas, temperatura en zonas próximas al rider, vibraciones y comportamiento bajo condiciones reales. También comprobamos algo difícil de expresar en una gráfica, cómo se siente el conjunto desde el asiento.
El rider no experimenta diámetro, longitud, ondas de presión, merge y acústica por separado. Experimenta todo simultáneamente cuando abre gas y la Harley responde.
Por eso un escape destinado a carretera tiene que conseguir algo bastante más difícil que impresionar durante un vídeo de veinte segundos. Tiene que seguir gustándote después de 300 kilómetros.
Del primer pulso al sonido final
Ahora podemos volver al punto donde empezamos. Circuito, motor caliente y configuración RACE. Retiramos el dB-killer y pulsamos el starter.
La válvula de escape se abre y aparece de nuevo el primer pulso. Recorre el colector, atraviesa las curvas y, en Fighter, llega al merge antes de continuar hacia el silenciador y la salida. Todo sucede en una fracción de segundo, pero detrás de ese instante están los diámetros, las longitudes, la presión, la temperatura, las ondas, las soldaduras, el banco y las pruebas.
Abrimos gas y todo ese trabajo se convierte en algo mucho más fácil de entender.
Una Harley sonando brutal.
Pero ahora sabemos qué hay detrás. No hemos llegado hasta ese sonido simplemente vaciando un tubo ni buscando el mayor número posible de decibelios. Hemos diseñado todo el recorrido que hace posible llegar hasta él.
Fighter y Fighter PRO utilizan una arquitectura completa 2 en 1 porque una Touring nos plantea un determinado problema. Bombardier mantiene los colectores originales y utiliza silenciosos de 100 mm porque una Softail requiere otra solución. Raidrunner trabaja con silenciosos de 90 mm sobre Sportster XL porque esa plataforma vuelve a cambiar las reglas.
No existe un diámetro perfecto para todas las Harley, una longitud universal ni una única receta para conseguir rendimiento y sonido. Existe una relación entre motor, diámetro, longitud, pulsos, temperatura, acústica, fabricación y uso real.
Eso es lo que diseñamos en Black Duck. Y por eso el sonido que escuchas al final no empieza en el silenciador. Empieza dentro del cilindro, con el primer pulso del V-Twin.
Preguntas frecuentes sobre cómo se diseña un escape para Harley Davidson
¿Cómo se calcula el diámetro de un escape para Harley Davidson?
El diámetro no se elige simplemente buscando el tubo más grande posible. Hay que relacionarlo con el caudal de gases, el comportamiento del motor, el régimen de revoluciones y la zona de respuesta que queremos favorecer. En una Harley de calle, sobredimensionar el sistema puede ofrecer capacidad a alto régimen pero comprometer el comportamiento en bajos y medios, por eso el diámetro debe trabajar junto con la longitud y la geometría del escape.
¿Por qué influye la longitud de los colectores en un escape Harley Davidson?
Cada combustión genera un pulso y unas ondas de presión que recorren el escape. La longitud del colector influye en el momento en que esas ondas regresan después de encontrar cambios de geometría o sección. Como ese intervalo cambia con las revoluciones del motor, no existe una longitud perfecta para todo el régimen. El diseño busca un equilibrio entre longitud, diámetro y comportamiento real del motor.
¿Qué se prueba antes de fabricar un escape Harley definitivo?
Antes de dar por terminado un escape se comprueba mucho más que el sonido. El prototipo se prueba en banco de potencia para analizar par, respuesta en bajos y medios y comportamiento de la curva, y después se valida en carretera con el motor frío y caliente, aceleraciones, recuperaciones, retenciones y periodos largos de velocidad constante. También se revisan vibraciones, temperatura, resonancias acústicas y cómo se siente el conjunto desde el asiento.
